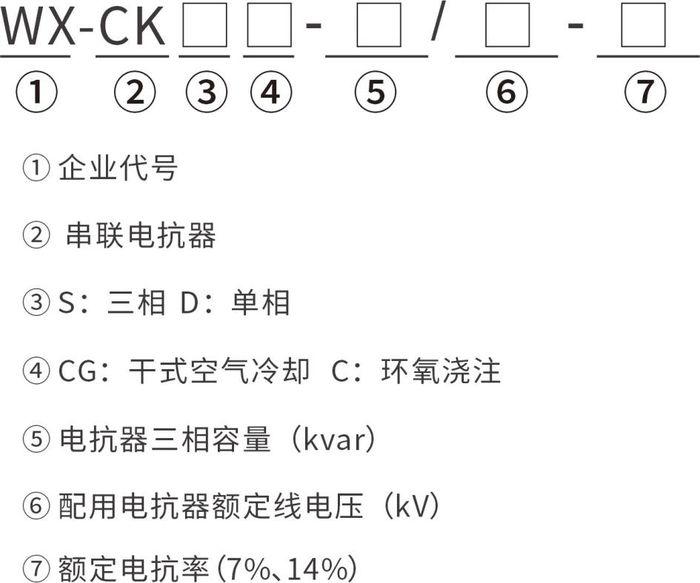

型號命名：

分類用途：

（1）串聯電抗器：安裝在并聯補償電容器裝置中，與并聯電容器串聯連接 用以抑制諧波電流，減少系統電壓波形畸變和限制電容器回路投入時的沖 擊電流；一般電抗率選配6%、7%、12%、14%。

（2）限流電抗器：串聯連接在系統上，在系統發生故障時，用于限制短路 電流，使短路電流降低至其后接設備的允許值；

（3） 濾波電抗器：與串聯電容器組串聯使用，組成諧振回路，濾除指定高 次諧波；

（4） 電動機起動電抗器：與交流電動機串聯連接，用于限制電動機的起動 電流，起動電抗器即被切除；

（5） 進線電抗器：安裝于變頻器的進線端用于降低變頻器產生的諧波電 流，改善變頻器的運行環境。

用途：

產品用于1140V電壓以下的電力系統中，與并聯電容器組相串聯，用以抑 制電網電壓波形畸變，從而改善電網電壓質量和保證電力系統安全運行； 抑制流過電容器組的諧波電流和限制合閘涌流，從而保護電容器組的安全 可靠運行。適用于電力系統，電氣化鐵道，冶金，化工，石油等防火要求 較高，有電磁干擾要求和安裝場地有限的城網變電站；

二、 技術特點

1、線圈使用玻璃絲包線真空浸油，具有阻燃、自熄、免維護、絕緣強度 好、溫升低、使用壽命長等優點；

2、 鐵芯制造釆用了干式電抗器的制造技術，使用拉桿和壓塊，使電抗器 具有振動小、噪音低、漏磁少，對環境的電磁干擾??；

3、 產品的整體結構緊湊，安裝尺寸小，占用空間小；

4、 產品的技術條件符合國際標準IEC288-89和部頒標準JB-5346-98等 要求，其技術性能達到當代國際同類產品的水平；

5、 產品滿足在1.8倍額定電流下，電抗值不低于額定值的5%;

6、 產品可以在1.35倍額定電流下長期運行，溫升不超國標限值。
